Strobe double intégré - Raylight

Name: Strobe double intégré - Raylight
SKU: 61375-06
Price: 471 EUR
Availability: InStock

(Code: 61375-06)

En Stock dans nos locaux.

(1 Article(s) disponible)

Le kit Strobe Double Intégré comprend 2 dispositifs lumineux. Il est possible d'actionner les flashs seuls, les feux de Nav-Positions seuls, ou les deux.

471,00 €

220g

Ajouter au Panier

Description

SCHEMA

Caractéristiques

Manuel d'installation

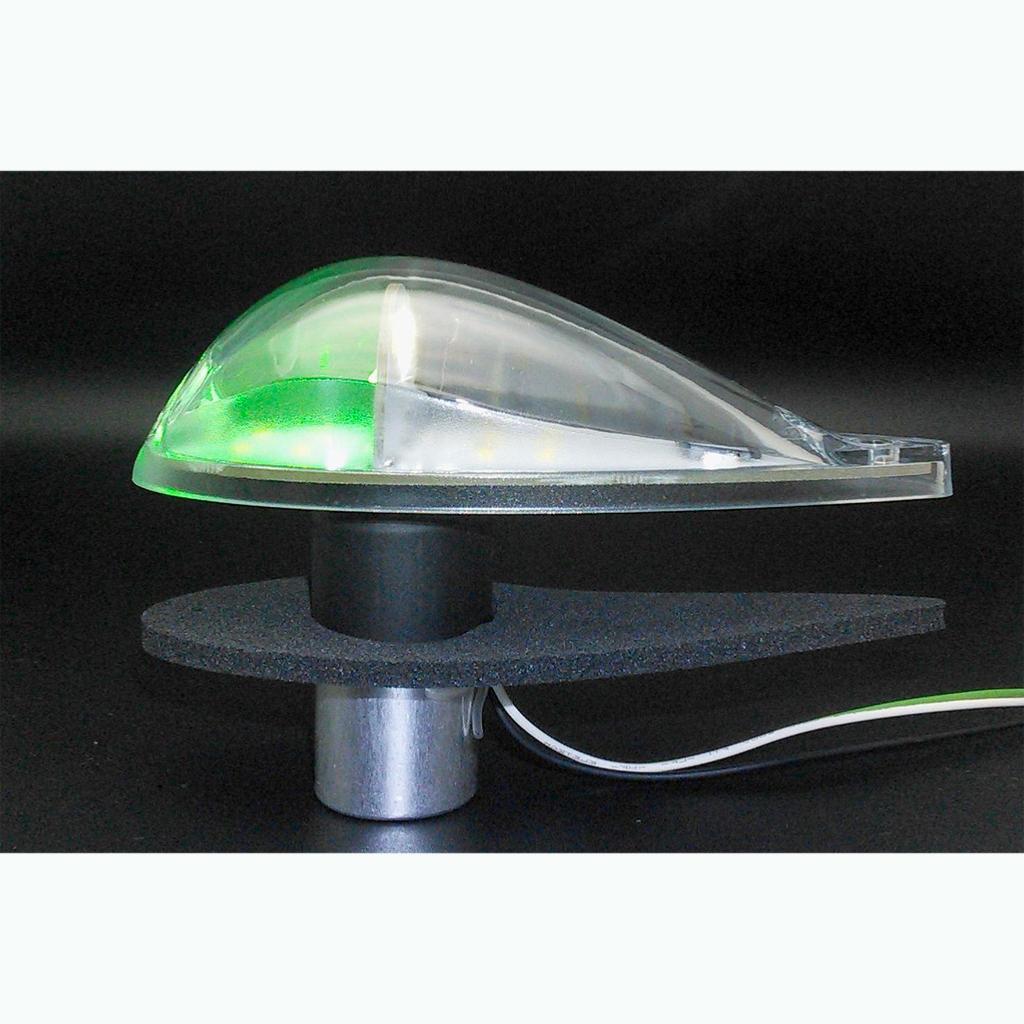

Le kit Strobe Double Intégré est composé de deux dispositifs lumineux, chacun offrant un flash à 180°, avec une lumière blanche à l'arrière et une lumière rouge ou verte à l'avant. Il est conçu pour être installé idéalement en bout d'ailes. Les options d'éclairage permettent d'activer soit les flashs seuls, soit les feux de navigation seuls, ou les deux simultanément. De plus, les flashs sont synchronisés sans nécessiter de fil de synchronisation.

Le Strobe Double Intégré offre les mêmes fonctionnalités et performances que le Strobe Hermes, à la différence du montage :

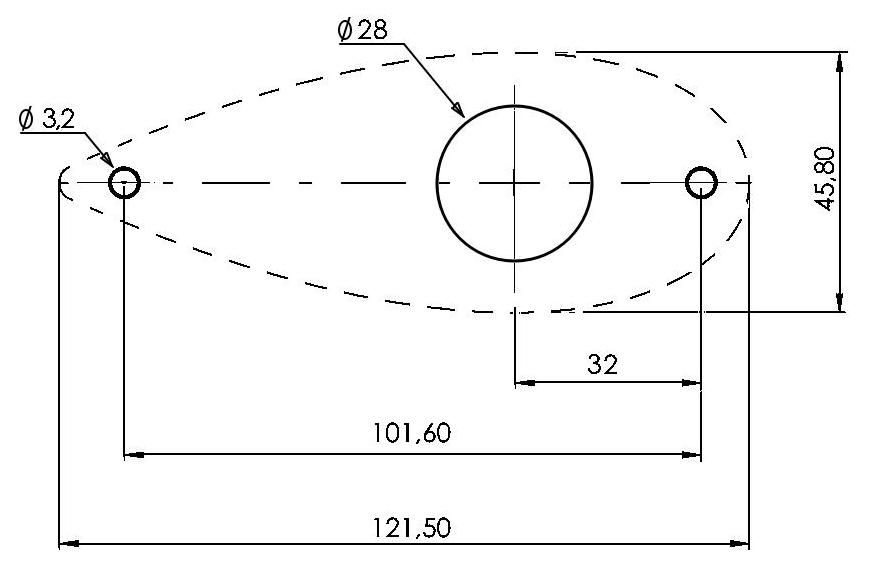

Le Strobe Double Intégré se branche directement sur une alimentation 12 V et nécessite de percer un trou de 28 mm pour y insérer la partie arrière du strobe.
Le montage des Strobes Hermes est affleurant, mais il requiert l'installation d'un générateur

Kit complet et fonctionnel :

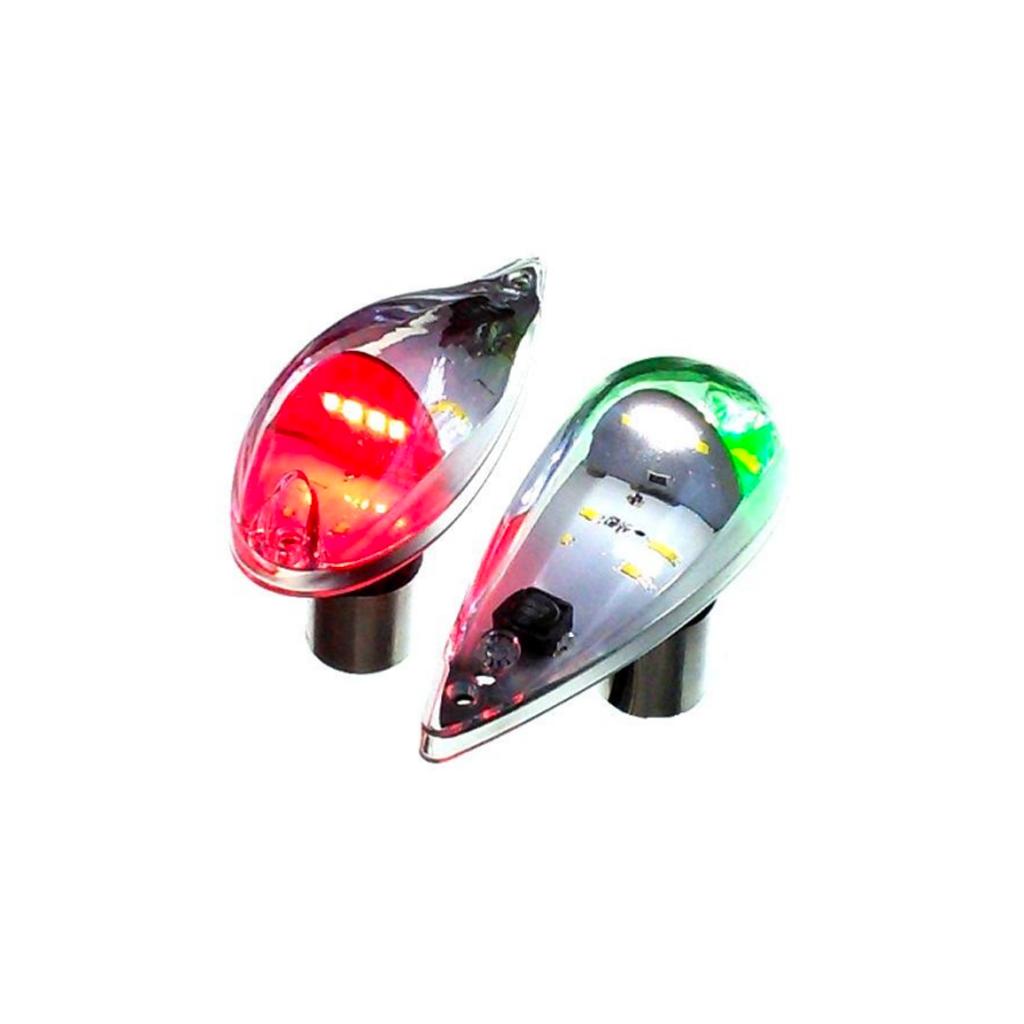

Strobe Intégré - 2 dispositifs lumineux Anti-collision Strobe + Navigation-Position :

1 Nav rouge + Pos. blanc + Strobe blanc
1 Nav vert + Pos. blanc + Strobe blanc

Intensité lumineuse	2 x 15 000 Lumens
Flux lumineux	2 x 2300 Candelas
Consommation	2 x (0.2 A + 0.3 A)
Tension	10 - 16 V
Protection	Surtensions, invertion de polarité, surchauffe
Fréquence	47 éclairs par mn, synchronisés
Type de lentille	Polycarbonate ULV0 Anti UV
Masse	2 x 95 g
Dimensions L x l x H	121.5 x 45.8 x 34 mm
Entre axes	101.6 mm
Connexion 3 fils	Strobe, Nav + Position, 0V / GND
Section des fils	0.5 mm2

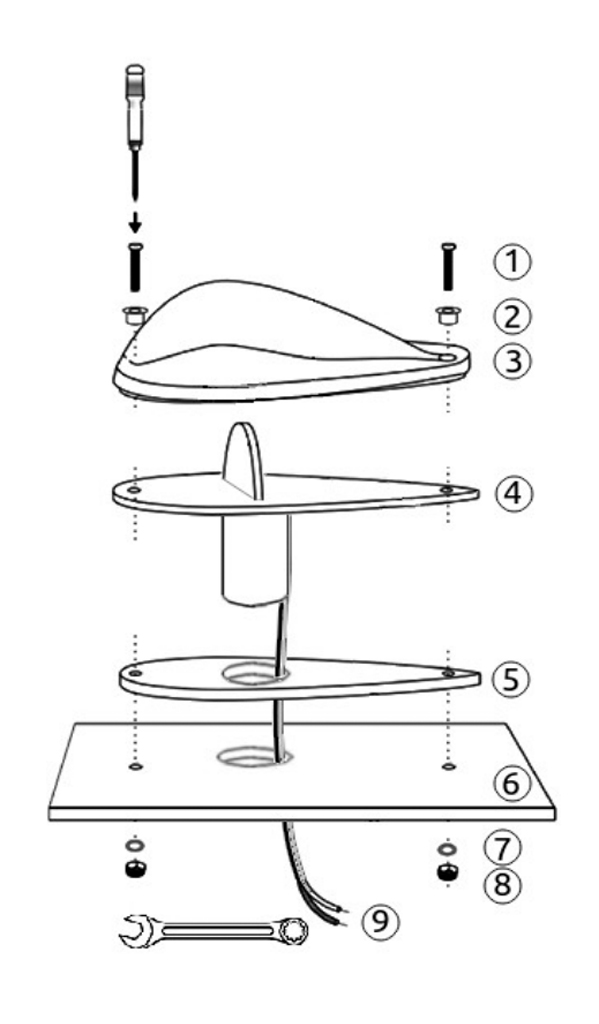

Installation :

- Passez les trois fils de la carte LEDs (4) dans le trou de la mousse (5).
- Placez la verrine (3) sur la carte LEDs.
- Placez dans chaque trou une rondelle épaulée en PTFE et une vis M3 (2), (1).
- Connectez le Strobe (9) au câblage de votre aéronef, comme détaillé ci-dessous.

Vous pouvez utiliser soit les manchons thermorétractables fournis, soit le connecteur de votre choix.

- Installez le tout sur le bout d’aile de votre aéronef (6), placez les rondelles (7) et les écrous (8). Ne pas serrer trop fort : juste assez pour que la mousse soit bien en contact pour assurer l’étanchéité
